Inom värmepumpssystemens område står den koaxiala värmeväxlaren som en pivotal komponent och spelar en avgörande roll för effektiv överföring av värmeenergi. Som en ledande leverantör av koaxialvärmeväxlare är jag glad över att fördjupa mig i de invecklade funktionerna hos denna märkliga enhet och belysa dess betydelse inom värmepumpssystem.
Förstå grunderna för en koaxial värmeväxlare
En koaxial värmeväxlare består av två koncentriska rör: ett innerrör och ett yttre rör. Det inre röret bär vanligtvis en vätska, medan det yttre röret omger det och innehåller en annan vätska. De två vätskorna strömmar i motsatta riktningar (motflöde) eller i samma riktning (parallellt flöde), beroende på de specifika designkraven. Detta arrangemang möjliggör en hög grad av termisk kontakt mellan de två vätskorna, vilket underlättar effektiv värmeöverföring.
Materialen som används i konstruktionen av koaxialvärmeväxlare är noggrant utvalda för att säkerställa optimal prestanda. Vanliga material inkluderar koppar, rostfritt stål och titan. Koppar är ett populärt val på grund av dess utmärkta värmeledningsförmåga, korrosionsbeständighet och relativt låga kostnad. Rostfritt stål, å andra sidan, erbjuder överlägsen styrka och korrosionsbeständighet, vilket gör det lämpligt för applikationer där vätskorna kan vara aggressiva eller där högtrycksförhållanden finns. Titan används ofta i mycket korrosiva miljöer, såsom i havsvattenapplikationer, på grund av dess exceptionella korrosionsbeständighet.
Hur värmeöverföring sker i en koaxial värmeväxlare
Den grundläggande principen bakom driften av en koaxial värmeväxlare är överföringen av värme från en varmare vätska till en svalare vätska. Denna värmeöverföring sker genom ledning och konvektion.
Ledning är överföring av värme genom ett fast material. I en koaxial värmeväxlare fungerar den inre rörväggen som det medium genom vilket värme leds från den varmare vätskan i det inre röret till den kallare vätskan i det yttre röret. Ledningshastigheten beror på rörmaterialets värmeledningsförmåga, temperaturskillnaden mellan de två vätskorna och tjockleken på rörväggen.
Konvektion, å andra sidan, är överföring av värme genom rörelse av en vätska. När vätskorna strömmar genom rören bär de värme med sig. Vätskan i innerröret överför värme till innerrörsväggen genom konvektion, och sedan leds värmen genom rörväggen. Slutligen överförs värmen från den yttre ytan av rörväggen till vätskan i det yttre röret genom konvektion igen.
Effektiviteten för värmeöverföring i en koaxial värmeväxlare påverkas av flera faktorer, inklusive vätskornas flödeshastigheter, temperaturskillnaden mellan vätskorna, rörens ytarea och själva vätskornas egenskaper. Genom att noggrant designa värmeväxlaren för att optimera dessa faktorer kan vi uppnå högeffektiv värmeöverföring.
Koaxialvärmeväxlarnas roll i värmepumpsystem
Värmepumpssystem är utformade för att överföra värme från en lågtemperaturkälla till en högtemperatursänka. De kan användas för uppvärmning eller kylning, beroende på driftsätt. Koaxialvärmeväxlare spelar en viktig roll i både uppvärmnings- och kylcyklerna i ett värmepumpssystem.
Uppvärmningscykel
I ett värmepumpsystems uppvärmningscykel fungerar koaxialvärmeväxlaren som en förångare. Köldmediet, som är i ett lågtrycks- och lågtemperaturtillstånd, strömmar genom innerröret. Den varmare vätskan, såsom vatten eller luft från den omgivande miljön, strömmar genom det yttre röret. Eftersom köldmediet absorberar värme från den varmare vätskan, avdunstar det och övergår från en vätska till en ånga. Denna ånga komprimeras sedan av kompressorn i värmepumpsystemet, vilket ökar dess temperatur och tryck. Ångan med hög temperatur och högt tryck avger sedan värme i kondensorn, som kan användas för att värma en byggnad eller en process.
Kylningscykel
I kylcykeln fungerar den koaxiala värmeväxlaren som en kondensor. Köldmedieångan med hög temperatur och högt tryck från kompressorn strömmar genom innerröret. Den kallare vätskan, såsom vatten eller luft, strömmar genom det yttre röret. När köldmediet avger värme till den kallare vätskan kondenserar det och övergår från en ånga till en vätska. Det flytande köldmediet expanderar sedan genom en expansionsventil, vilket minskar dess temperatur och tryck. Köldmediet med låg temperatur och lågt tryck kan sedan absorbera värme från utrymmet som ska kylas, vilket fullbordar kylningscykeln.
Fördelar med koaxialvärmeväxlare i värmepumpsystem
Det finns flera fördelar med att använda koaxialvärmeväxlare i värmepumpsystem:
Hög effektivitet
På grund av den nära kontakten mellan de två vätskorna och motströms- eller parallellflödesarrangemanget kan koaxialvärmeväxlare uppnå höga värmeöverföringskoefficienter. Detta gör att de kan överföra en stor mängd värme med en relativt liten yta, vilket ger ett mer kompakt och effektivt värmepumpsystem.
Kompakt design
Koaxialvärmeväxlare har en enkel och kompakt design, vilket gör dem lätta att installera och integrera i värmepumpssystem. Deras ringa storlek gör dem också lämpliga för applikationer där utrymmet är begränsat, till exempel i bostads- eller kommersiella byggnader.
Robusthet
Den koncentriska rördesignen hos koaxialvärmeväxlare ger utmärkt mekanisk styrka och hållbarhet. De tål höga tryck och temperaturer, vilket gör dem lämpliga för ett brett spektrum av applikationer.
Mångsidighet
Koaxialvärmeväxlare kan användas med en mängd olika vätskor, inklusive köldmedier, vatten, glykollösningar och oljor. Denna mångsidighet gör att de kan användas i olika typer av värmepumpsystem, såsom luft-till-vatten, vatten-till-vatten och bergvärmepumpar.
Andra värmeväxlaralternativ

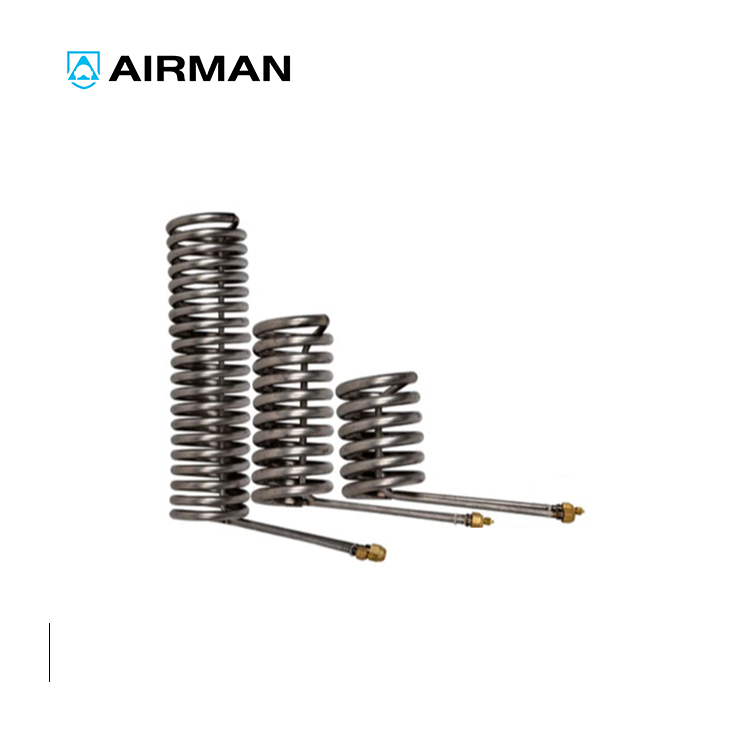

Förutom koaxialvärmeväxlare finns det andra typer av värmeväxlare på marknaden. Till exempelRörslinga värmeväxlareär ett annat populärt alternativ. Den består av en spole av rör genom vilka en vätska strömmar och den andra vätskan omger spolen. Rörslinga värmeväxlare används ofta i applikationer där en stor värmeöverföringsyta krävs.
DePlattvärmeväxlare i rostfritt stålanvänds också flitigt. Den består av en serie tunna plattor av rostfritt stål som staplas ihop. Plattorna skapar kanaler för de två vätskorna att strömma igenom, vilket möjliggör effektiv värmeöverföring. Plattvärmeväxlare är kända för sin höga effektivitet och kompakta design.
DeFönstervärmeväxlareär en specialiserad typ av värmeväxlare som är designad för att installeras i fönster. Den kan användas för att återvinna värme från frånluften och överföra den till den inkommande friska luften, vilket förbättrar en byggnads energieffektivitet.
Kontakta för upphandling
Som en pålitlig leverantör av koaxialvärmeväxlare har vi åtagit oss att tillhandahålla högkvalitativa produkter och utmärkt kundservice. Våra koaxialvärmeväxlare är designade och tillverkade för att uppfylla de högsta standarderna för prestanda och tillförlitlighet. Oavsett om du letar efter en värmeväxlare till ett nytt värmepumpsystem eller behöver byta ut ett befintligt så kan vi erbjuda dig den rätta lösningen.
Om du är intresserad av att lära dig mer om våra koaxialvärmeväxlare eller har några frågor angående värmepumpssystem är du välkommen att kontakta oss. Vårt team av experter är redo att hjälpa dig med dina upphandlingsbehov och förse dig med detaljerad teknisk information och prissättning. Låt oss arbeta tillsammans för att uppnå effektiv och hållbar värmeöverföring i dina värmepumpstillämpningar.
Referenser
- Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. Wiley.
- Shah, RK, & Sekulic, DP (2003). Grunderna i värmeväxlardesign. Wiley.
