Som en ansedd leverantör av tantalvärmeväxlare har jag tillbringat flera år med att fördjupa mig i komplikationerna i värmeöverföringstekniken. Tantal-värmeväxlare är kända för sin utmärkta korrosionsbeständighet och hög temperaturstabilitet, vilket gör dem till ett populärt val i olika branscher som kemisk bearbetning, läkemedel och elektronik. Men som alla värmeöverföringsutrustning har de sina begränsningar. I den här bloggen undersöker vi värmeöverföringsbegränsningarna för tantalvärmeväxlare och hur förståelse av dessa begränsningar kan hjälpa dig att fatta mer informerade beslut när du väljer värmeöverföringslösningar.
1. Material - Relaterade värmeöverföringsbegränsningar
Tantal är en tät metall med en relativt låg värmeledningsförmåga jämfört med vissa andra metaller som vanligtvis används i värmeväxlare, såsom koppar eller aluminium. Termisk konduktivitet är ett mått på materialets förmåga att göra värme. För tantal är dess värmeledningsförmåga vid rumstemperatur cirka 57 W/(m · K), vilket är betydligt lägre än för koppar (cirka 401 W/(m · K)) och aluminium (cirka 237 W/(m · K)).
Denna lägre värmeledningsförmåga innebär att värmeöverföring genom tantalväggen i värmeväxlaren inte är lika effektiv som den skulle vara med högre konduktivitetsmaterial. Som ett resultat, för ett givet värmeöverföringsområde och temperaturskillnad, kommer hastigheten för värmeöverföring att vara lägre i en tantalvärmeväxlare jämfört med en gjord av ett mer termiskt ledande material. Denna begränsning blir mer uttalad när man hanterar höga värmeflödesapplikationer, där en stor mängd värme måste överföras snabbt.
2. Ytanbesvär och dess inverkan på värmeöverföring
Fouling är ett vanligt problem i alla typer av värmeväxlare, och tantalvärmeväxlare är inget undantag. Fouling hänvisar till ackumulering av oönskade material på värmeöverföringsytorna, såsom skala, korrosionsprodukter, biologisk tillväxt eller partiklar.
När fouling sker på ytan av en tantalvärmeväxlare fungerar den som ett extra termiskt motstånd. Förstärkningsskiktet har en lägre värmeledningsförmåga än själva tantalen, vilket minskar den totala värmekoefficienten för värmeväxlaren. När fouling -skiktet förtjockas över tiden försämras värmeöverföringsprestandan ytterligare.
I vissa kemiska processer kan naturen på vätskor som bearbetas leda till snabb fouling. I processer som involverar hantering av lösningar med högt mineralinnehåll kan till exempel skala bildning förekomma på värmeöverföringsytorna. Att rengöra de fouled ytorna är ofta en tid - konsumtiv och kostsam process, och i vissa fall kan det till och med orsaka skador på tantalytan, vilket ytterligare påverkar värmeväxlarens långsiktiga prestanda.
3. Flödesrelaterade begränsningar
Flödesegenskaperna hos vätskorna i en tantalvärmeväxlare spelar också en avgörande roll i värmeöverföring. Otillräckliga flödeshastigheter kan leda till dålig värmeöverföringsprestanda. När flödeshastigheten är för låg kan vätskan nära värmeöverföringsytan bli stillastående, vilket minskar den konvektiva värmeöverföringskoefficienten.
Å andra sidan, om flödeshastigheten är för hög, kan det orsaka överdrivet tryckfall över värmeväxlaren. Tantal -värmeväxlare, särskilt de med komplexa geometrier, kan ha en begränsad förmåga att motstå höga tryckfall utan att uppleva mekanisk stress eller skada. Höghastighetsflöden kan också orsaka erosion av tantalytan, vilket inte bara kan minska värmeöverföringseffektiviteten utan också äventyra värmeväxlarens strukturella integritet över tid.
4. Temperatur- och tryckbegränsningar
Även om tantal har god hög temperaturstabilitet finns det fortfarande övre gränser för dess driftstemperatur. Vid extremt höga temperaturer kan tantal reagera med vissa gaser i miljön, såsom syre eller kväve, vilket leder till bildning av ytoxider eller nitrider. Dessa reaktionsprodukter kan förändra tantalens ytegenskaper och påverka dess värmeöverföringsprestanda.
Dessutom kan högtrycksapplikationer utgöra utmaningar för tantalvärmeväxlare. Medan tantal är en stark och duktil metall, kan överdrivet tryck orsaka deformation eller till och med bristning av värmeväxlarrören eller plattorna. Att utforma en tantalvärmeväxlare för att motstå höga tryck kräver ofta tjockare väggar, vilket ytterligare kan minska värmeöverföringseffektiviteten på grund av den ökade termiska motståndet hos det tjockare materialet.
5. Geometriska och designbegränsningar
Utformningen av en tantalvärmeväxlare kan också införa begränsningar för värmeöverföring. Till exempel i en skal- och - rörvärmeväxlare påverkar rörlayouten, rörhöjden och skaldiametern flödesmönstret och värmeöverföringsprestanda. En ineffektiv design kan leda till ojämn vätskedistribution, vilket kan leda till hotspots och minskad total värmeöverföringseffektivitet.
I vissa fall kan behovet av att använda tantal på grund av dess korrosion - resistenta egenskaper begränsa de tillgängliga designalternativen. Till exempel kan tillverkning av komplexa geometrier eller använda avancerade teknikförbättringstekniker vara svårare eller kostsamma med tantal jämfört med andra material. Detta kan hindra värmeväxlaren från att uppnå maximal möjlig värmeöverföringsprestanda.
Mitigering av värmeöverföringsbegränsningarna
Trots dessa begränsningar finns det flera strategier som kan användas för att mildra värmeöverföringsproblemen i tantalvärmeväxlare.
- Materialval och hybridkonstruktioner: I vissa fall kan det vara möjligt att använda en hybriddesign som kombinerar tantal med andra mer termiskt ledande material. Till exempel kan en värmeväxlare ha ett tantalfoder på sidan i kontakt med den frätande vätskan, medan huvuddelen av värmeöverföringsstrukturen är gjord av en mer termiskt ledande metall. På detta sätt kan korrosionsbeständigheten hos tantalet användas vid förbättring av den totala värmeöverföringsprestanda.
- Fouling förebyggande och rengöring: Regelbundna åtgärder för underhåll och förebyggande av fouling är viktiga. Detta kan inkludera att använda pre -behandlingsprocesser för att ta bort föroreningar från vätskorna, lägga till anti -fouling -medel och implementera rengöringssystem online. I vissa tillämpningar kan till exempel kemiska rengöringsmedel användas för att lösa upp skalor eller andra fouling -material utan att skada tantalytan.
- Optimerad flödesdesign: Noggrann utformning av flödesvägarna och valet av lämpliga flödeshastigheter kan förbättra värmeöverföringen. Computational Fluid Dynamics (CFD) -simuleringar kan användas för att optimera flödesmönstret i värmeväxlaren, vilket säkerställer enhetlig vätskefördelning och maximal konvektiv värmeöverföring.
Slutsats
Att förstå värmeöverföringsbegränsningarna för tantalvärmeväxlare är avgörande för alla som är involverade i urvalet, designen eller driften av dessa värmeöverföringsanordningar. Medan Tantalum erbjuder utmärkt korrosionsbeständighet, kan dess lägre värmeledningsförmåga, mottaglighet för fouling, flödesrelaterade problem och temperatur- och tryckbegränsningar alla påverka dess värmeöverföringsprestanda.
Men med korrekt design, underhåll och användning av lämpliga begränsningsstrategier kan dessa begränsningar hanteras effektivt. Som leverantör av tantalvärmeväxlare är vi engagerade i att förse våra kunder med högkvalitativa produkter och teknisk support för att hjälpa dem att övervinna dessa utmaningar.
Om du letar efter en pålitlig värmeöverföringslösning och överväger en tantalvärmeväxlare, uppmuntrar vi dig att nå ut till oss för ytterligare diskussioner. Vi kan hjälpa dig att utvärdera dina specifika krav, utforma en värmeväxlare som uppfyller dina behov och ger pågående stöd för att säkerställa optimal prestanda.

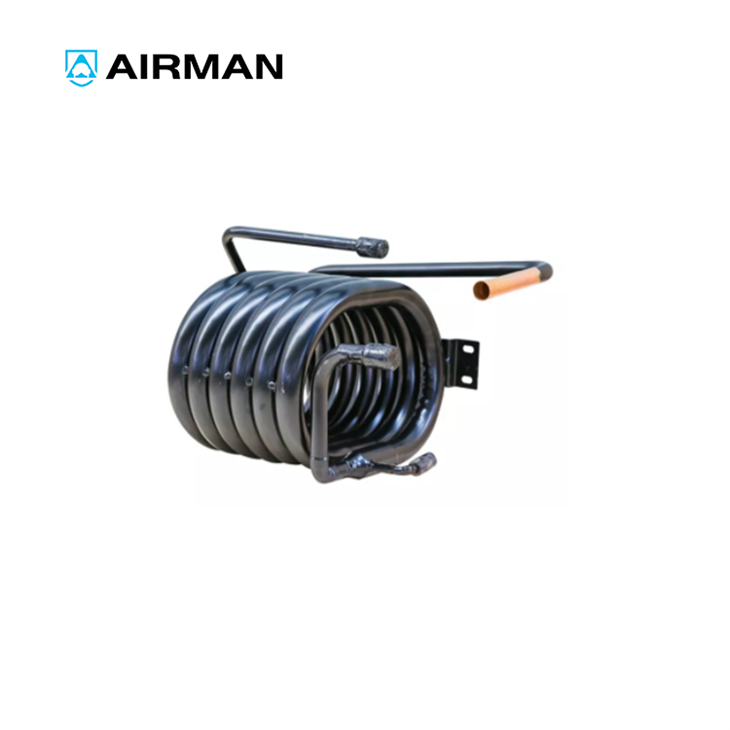

Förutom tantalvärmeväxlare erbjuder vi också en rad andra värmeväxlarprodukter, till exempelKoaxial värmeväxlare för saltlösningsavfuktare,Kylplatta värmeväxlareochUnderjordisk värmeväxlare. Vårt team av experter är redo att arbeta med dig för att hitta den bästa värmeöverföringslösningen för din applikation. Kontakta oss idag för att starta upphandlings- och förhandlingsprocessen.
Referenser
- Incropera, FP, & DeWitt, DP (2002). Grundläggande värme och massöverföring. Wiley.
- Green, DW, & Perry, RH (2007). Perrys Chemical Engineers handbok. McGraw - Hill.
- ASME Boiler and Pressure Vessel Code, avsnitt VIII, Division 1 (2019). Regler för konstruktion av tryckkärl. American Society of Mechanical Engineers.
