Hej där! Som leverantör av skal- och värmeväxlare får jag ofta frågan om skillnaden mellan enkel- och flerpassage skal och värmeväxlare. Så jag tänkte skriva den här bloggen för att dela upp den åt dig på ett enkelt sätt.
Låt oss börja med grunderna. En värmeväxlare är en enhet som överför värme från en vätska till en annan. Skal- och rörvärmeväxlare är en av de vanligaste typerna, och de finns i enkelpassage och flerpassagekonfigurationer.
Single-Pass Shell och värmeväxlare
Ett enkelpassageskal och värmeväxlare är ganska okomplicerat. I denna uppställning gör vätskan som strömmar genom rören endast en passage genom skalet. Det betyder att den går in i ena änden av rören, går rakt igenom och går ut i den andra änden.
Skalsidan, å andra sidan, har den andra vätskan som strömmar runt rören. Denna vätska kan strömma i antingen samma riktning som vätskan på rörsidan (parallellt flöde) eller i motsatt riktning (motström).
En av de största fördelarna med en enkelpassad värmeväxlare är dess enkelhet. Det är lätt att designa, bygga och underhålla. Eftersom det finns färre komponenter och mindre komplexitet är tillverkningskostnaden ofta lägre. Detta gör det till ett utmärkt val för applikationer där kostnaden är en viktig faktor.
Ett annat plus är att engångsvärmeväxlare vanligtvis har ett lägre tryckfall. Tryckfall är den tryckförlust som uppstår när vätskan strömmar genom värmeväxlaren. Ett lägre tryckfall innebär att det krävs mindre energi för att pumpa vätskan, vilket kan leda till energibesparingar på lång sikt.
Enkelpassvärmeväxlare har dock också vissa begränsningar. De kanske inte är lika effektiva som multi-pass värmeväxlare när det gäller värmeöverföring. Eftersom vätskan i rören bara gör en passage, minskar temperaturskillnaden mellan de två vätskorna när värmeöverföringen sker. Detta kan begränsa mängden värme som kan överföras.
Multi-Pass skal och värmeväxlare
Låt oss nu prata om flerpassageskal och värmeväxlare. I en flerpassagedesign gör vätskan i rören flera passeringar genom skalet. Detta uppnås genom att använda bafflar inuti skalet för att rikta flödet av vätskan på skalsidan och genom att använda tubplåtar för att dela upp rören i olika passager.
Den största fördelen med en flerpasssvärmeväxlare är dess högre effektivitet. Genom att göra flera passager får vätskan i rören mer kontakt med vätskan på skalsidan, vilket ökar värmeöverföringshastigheten. Det gör att mer värme kan överföras i en mindre värmeväxlare, vilket kan spara utrymme och minska kostnaderna.
Multi-pass värmeväxlare erbjuder också mer flexibilitet när det gäller design. De kan anpassas för att möta de specifika kraven för olika applikationer. Till exempel kan antalet passager justeras för att optimera värmeöverföringsprestanda.
Flerpassvärmeväxlare är dock mer komplexa än enkelpassvärmeväxlare. De har fler komponenter, såsom bafflar och tubplåtar, vilket kan öka kostnaderna för tillverkning och underhåll. De tenderar också att ha ett högre tryckfall, vilket innebär att det krävs mer energi för att pumpa vätskan.
Vilken ska du välja?
Så vilken typ av värmeväxlare är rätt för dig? Tja, det beror på flera faktorer.
Om kostnaden är ditt främsta bekymmer och du inte behöver en hög nivå av värmeöverföringseffektivitet, kan en engångsvärmeväxlare vara det bästa valet. Det är enkelt, billigt och har ett lågt tryckfall.
Å andra sidan, om du behöver en hög nivå av värmeöverföringseffektivitet och har budget för en mer komplex design, kan en multi-pass värmeväxlare vara rätt väg att gå. Den kan överföra mer värme i ett mindre utrymme och kan anpassas för att möta dina specifika behov.

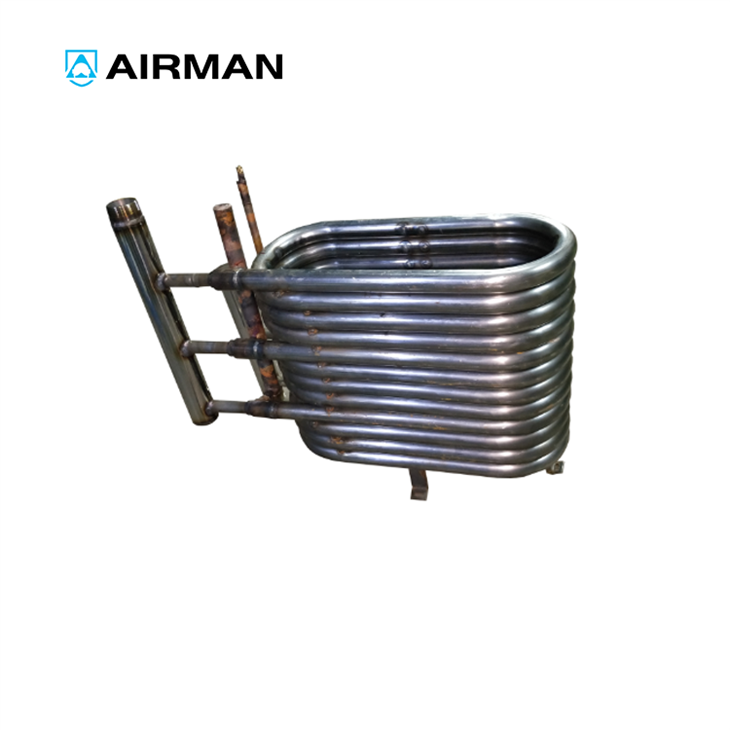

Här på vårt företag erbjuder vi ett brett utbud av skal- och värmeväxlare, inklusive både enkelpassage och multipassdesign. Det har vi ocksåKoaxial värmeväxlare för värmepump,Vattenkylt Vattenkälla Värmepump Kondensorspole, ochKoaxial värmeväxlare för saltlösningsavfuktareför att uppfylla olika applikationskrav.
Om du fortfarande inte är säker på vilken typ av värmeväxlare som är rätt för din applikation finns vårt team av experter här för att hjälpa dig. Vi kan arbeta med dig för att förstå dina behov och rekommendera den bästa lösningen för dig. Hör bara av dig till oss så börjar vi samtalet om dina behov av värmeväxlare.
Slutsats
Sammanfattningsvis har enkel- och flerpassage skal och värmeväxlare var och en sina egna fördelar och nackdelar. Valet mellan de två beror på faktorer som kostnad, värmeöverföringseffektivitet och applikationskrav. Som leverantör har vi åtagit oss att tillhandahålla högkvalitativa värmeväxlare som möter våra kunders olika behov. Oavsett om du behöver en enkel enkelpassad värmeväxlare eller en skräddarsydd flerpassagedesign, har vi dig täckt. Så tveka inte att kontakta oss för mer information och för att diskutera dina upphandlingsbehov.
Referenser
- Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. Wiley.
- Kakac, S., & Liu, H. (2002). Värmeväxlare: urval, klassificering och termisk design. CRC Tryck.
